SKU: JA-106KR

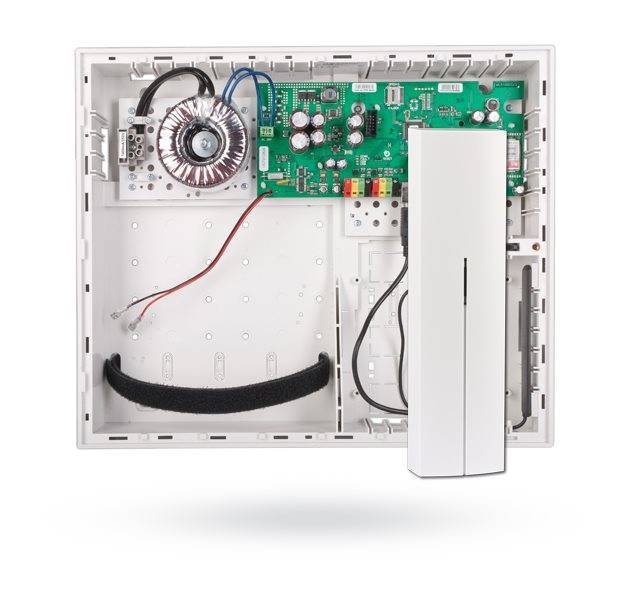

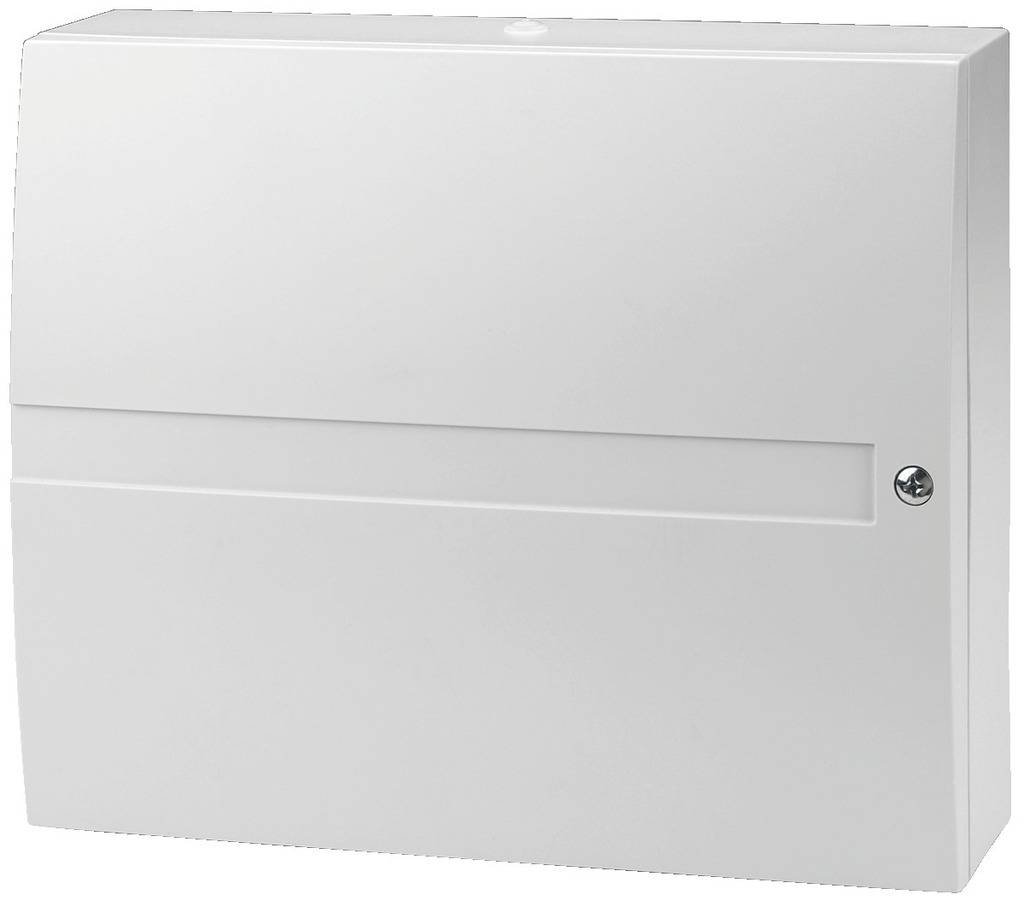

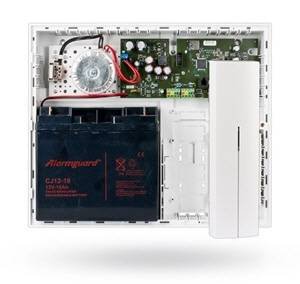

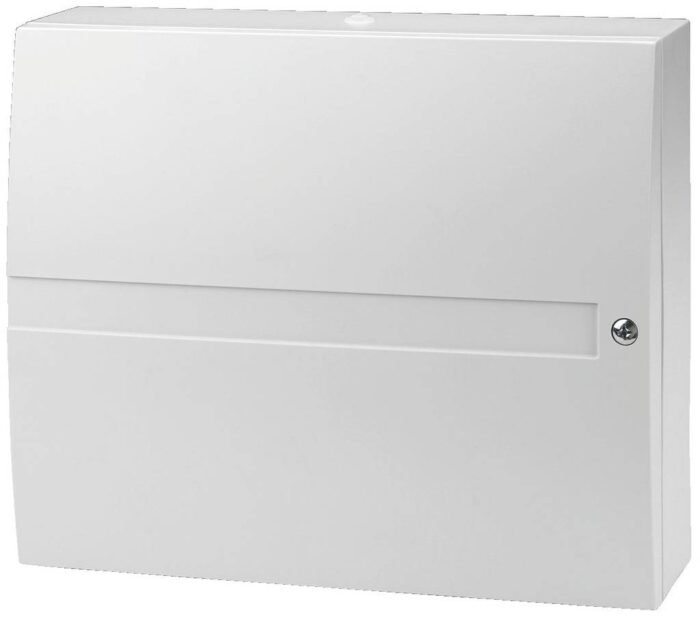

JABLOTRON 100 - Zentrale inkl. LAN, Funk- & GSM-Modul - JA-106KR - JA-106KR

Jablotron
Availability:

12 vorrätig


EAN: N/A
  • Alarmzentrale, Hybrid, Jablotron
  • nach Richtlinien: EN 50131 Grad 2
  • Einsatzgebiet: Gewerbeobjekte, Haus, Wohnung
  • Bedienung: Bedienteil, per RFID-Chip/-Karte, Fernbedienung, per Webserver, per App, per Zahlencode, per wAppLoxx Zylinder
  • Funk-/Buszonen: 120,
  • Bereiche: 15
  • Max. Anzahl Benutzer: 300
  • Max Program. PG-Ausgänge: 32

Das Alarmsystem JABLOTRON JA-100 mit seiner innovativen revolutionären, leichten Steuerung ist eine umfassende Lösung für den Schutz vor Einbruch, Feuer und vielem mehr. Auf höchstem Sicherheitsniveau wird einfachste Bedienung garantiertund gleichzeitig mit Cloud basierten Smart Home Lösungen ein bislang nie dagewesener Comfort ermöglicht.

Es ist ein hoch professionelles Sicherheitssystem welches die Installation und Programmierung durch einen geschulten Fach-Errichter erfordert.

Der Schutz kann individuell und genau auf die Bedürfnisse der Besitzer eingerichtet werden. Sei es als Bus-System, als komplettes Funksystem, oder als eine Kombination von beidem.

Die Felxibilität der JA-100 Alarmanlage ermöglicht die Verwendung des Systems für Ein- und Mehrfamilienhaushalte, Büros, Unternehmen bis hin zu umfangreichen Gebäudekomplexen. Dabei bleibt das Alarmsystem für alle Benutzer besonders einfach bedienbar.

Diese scheinbar unvereinbaren Anforderungen werden mit einem revolutionären patentierten Bediensystem ermöglicht. Neu ist nicht nur die Bedienungsweise sondern die ganze Systemarchitektur. Der Umfang an Komponenten, die Busanordnung, ein neues Funkprotokoll, die Kommunikationsmöglichkeiten mit Cloud Services und Apps für Service- und Benutzerzugriffe aus der Ferne machen aus der Alarmanlage eine zuverlässige und moderne Lösung zur elektronischen Absicherung.

Patentierte Steuerung

Die Bedienung kann durch bis zu 300 verschiedene Benutzer erfolgen. Dank der leicht verständlichen Schalt- und Anzeigesegmente mit grünen und roten LEDs, ist das System intuitiv und einfach zu steuern.

Die Schaltsegmente zeigen mit ihrer Ampellogik zugleich den Status der einzelnen Alarmbereiche und PG-Schaltausgänge an.

Das System wird durch Drücken des jeweiligen Segmentes bedient, und durch Codeeingabe an der Tastatur oder Anlegen der RFID- Karte oder des Chip-Tags verifiziert. Es können bis zu 20 Schalt- und Anzeigesegmente an einem Bediengerät übereinander angeschlossen werden.

System Eigenschaften

Das JABLOTRON JA-100 Alarmsystem wurde nach der EN Norm 50131 entworfen und ist bis zur Sicherungsstufe 2 zertifiziert

Die Alarmzentrale kombiniert die Möglichkeiten einer modernen Busarchitektur mit jenen der Funk basierten Peripherieanbindung. Die Funkkommunikation basiert auf einem für die JA-100 neu entwickelten bidirektionalen Übertragungsprotokoll, welches im 868 MHz Frequenzband mit mehrfachen Sicherheitslayern und Integritätsfunktionen gegen absichtliche und zufällige Datenkollisionen ausgestattet ist.

Die Funkreichweiten können durch Anschluss weiterer Funkmodule an den Bus fast beliebig vergrössert werden.

Bei den grossen Alarmzentralen JA-106K/106KR stehen bis zu 120 Funk- oder Buszonen / Meldelinien für die Zuordnung von Meldern, Tastaturen und Bedienungselementen, Sirenen, u.s.w. zur Verfügung.  Das System kann in 15 Sektionen/Alarmbereiche aufgeteilt werden und es können 32 programmierbare Ausgänge genützt werden.

Kommunikation

Die Zentrale verfügt bereits über ein eingebautes GSM/GPRS Modul (JA-101K/101KR) bzw. ein eingebautes GSM/GPRS/LAN Modul (JA-106K/106KR), welches die Sprach-, SMS- oder GPRS- Kommunikation mit den Benutzern und/oder der Alarmempfangsstelle ermöglicht. Sie kann um ein Wahlgerät für die PSTN-Festnetzleitung ergänzt werden.

Die Module erfüllen neben der Funktion der Informationsübertragung aus dem System auch die Funktion eines Modems für den vollwertigen Fernzugriff, Monitoring, Programmierung, und auch die Steuerung der Ausgänge (z.B. der Hausgeräte). Der Fernzugriff kann via Internet Apps für Smartphone, SMS- Befehle und USB-Anschluss der Einstellungssoftware F-Link realisiert werden.

Für die individuelle Objektsicherung steht eine breite Skala von Peripherie-Meldern in der Bus- sowie der Funkausführung zur Verfügung. Darunter finden sich innovative Meldertypen wie ein kombinierter PIR- und Mittelwellen- Bewegungsmelder, ein «unsichtbarer» Magnetmelder für die versteckte Montage, ein Bewegungsmelder mit integriertem Glasbruchbelder oder Bewegungsmelder und Lichtschranken für den Aussenbereich.

Für den Brandschutz wird ein optischer und thermischer Dualmelder mit hoher Detektionssicherheit eingesetzt.

Modular aufgebaut – Die Varianten der Jablotron 100 im Vergleich

Es gibt kaum ein Objekt, welches sich mit der JABLOTRON JA-100 nicht optimal sichern lässt. Deshalb kann bereits bei der Auswahl der Zentrale auf 4 unterschiedliche Typen zurückgegriffen werden.

  • Die JA-100K ist die kleinere von zwei Varianten mit LAN Modul, 32 Meldelinien, 4 Bereiche, ohne Funkmodul (End Of Life)
  • Die JA-100KR ist die kleinere von zwei Varianten mit LAN Modul, 32 Meldelinien, 4 Bereiche, mit Funkmodul (End Of Life)
  • Die JA-101K ist die kleinere von zwei Varianten, mit GSM/GPRS Modul, 50 Meldelinien und 6 Bereiche, ohne Funkmodul. (End Of Life)
  • Die JA-101KR ist die kleinere von zwei Varianten, mit GSM/GPRS Modul, 50 Meldelinien und 6 Bereiche, mit Funkmodul. (End Of Life)
  • Die JA-101KR-LAN3G ist die kleinere von zwei Varianten, mit GSM/GPRS und LAN Modul, 50 Meldelinien und 6 Bereiche, mit Funkmodul. (End Of Life)
  • Die JA-103K ist die kleinere von zwei Varianten, mit LAN Modul, 50 Meldelinien, 8 Bereiche, ohne Funkmodul
  • Die JA-103KR ist die kleinere von zwei Varianten mit LAN Modul, 50 Meldelinien, 8 Bereichen, mit Funkmodul
  • Die JA-106K ist die grössere von zwei Varianten, mit GSM/GPRS/LAN Modul, 120 Meldelinien und 15 Bereiche, ohne Funkmodul. (End Of Life)
  • Die JA-106KR ist die grössere von zwei Varianten, mit GSM/GPRS/LAN Modul, 120 Meldelinien und 15 Bereiche, mit Funkmodul. (End Of Life)
  • Die JA-106K-3G ist die grössere von zwei Varianten, mit 3G GSM Modul, LAN Modul, 120 Meldelinien und 15 Bereiche, ohne Funkmodul. (End Of Life)
  • Die JA-107K ist die grössere von zwei Varianten mit LAN Modul, 230 Meldelinien, 15 Bereichen, ohne Funkmodul
  • Die JA-107KR ist die grössere von zwei Varianten mit LAN Modul, 230 Meldelinien, 15 Bereichen, mit Funkmodul

Produkt Highlights:

  • bis zu 120 Funk- oder Buslinien
  • bis zu 300 Benutzercodes
  • bis zu 15 Sicherungsbereiche
  • bis zu 32 programmierbare PG- Ausgänge
  • 20 voneinander unabhängige Zeitschaltuhren
  • SMS und Sprachreporte aus dem System an bis zu 25 Benutzer
  • Fernbedienung über SMS, Sprachmenü und nach Registrierung das Portal MyJABLOTRON
  • einstellbare Alarmempfangsstellen (AES)
  • wählbare Protokolle für die AES Übertragung



Technische Daten:

Spannungsversorgung 230 V/50 Hz
Versorgungsquelle A (EN 50131-6)
Backup-Akku 12 V bis 2,6 Ah
Maximale Ladezeit des Akkus 72 Stunden
Speisung des Datenbus max. Belastung 1,2 A
Maximaler kurzfristiger Ausgangsstrom (5 min.) 2 A
Back-up Stromversorgung des Bussystems 18 Ah Akku für 12 Stunden bei einer
max. Stromabnahme von 1,2 A
Ereignisspeicher 700 MB d.b. ungefähr 10 Mio. Ereignisse mit Angabe des Datums und der Uhrzeit
Funktion der Überprüfung des Alarms durch einen zweiten Melder oder erneute
Reaktion aus dem gleichen Melder mit wählbarer Verzögerung (10 s – 2 min)
Sicherheitsstufe Grad 2 gemäß EN 50131-1, EN 50131-6, EN 50131-5-3, EN 50131-3
Umgebung nach EN 50131-1 II., Innenbereiche allgemein
Abmessungen 357 × 297 × 105 mm
