Überblick

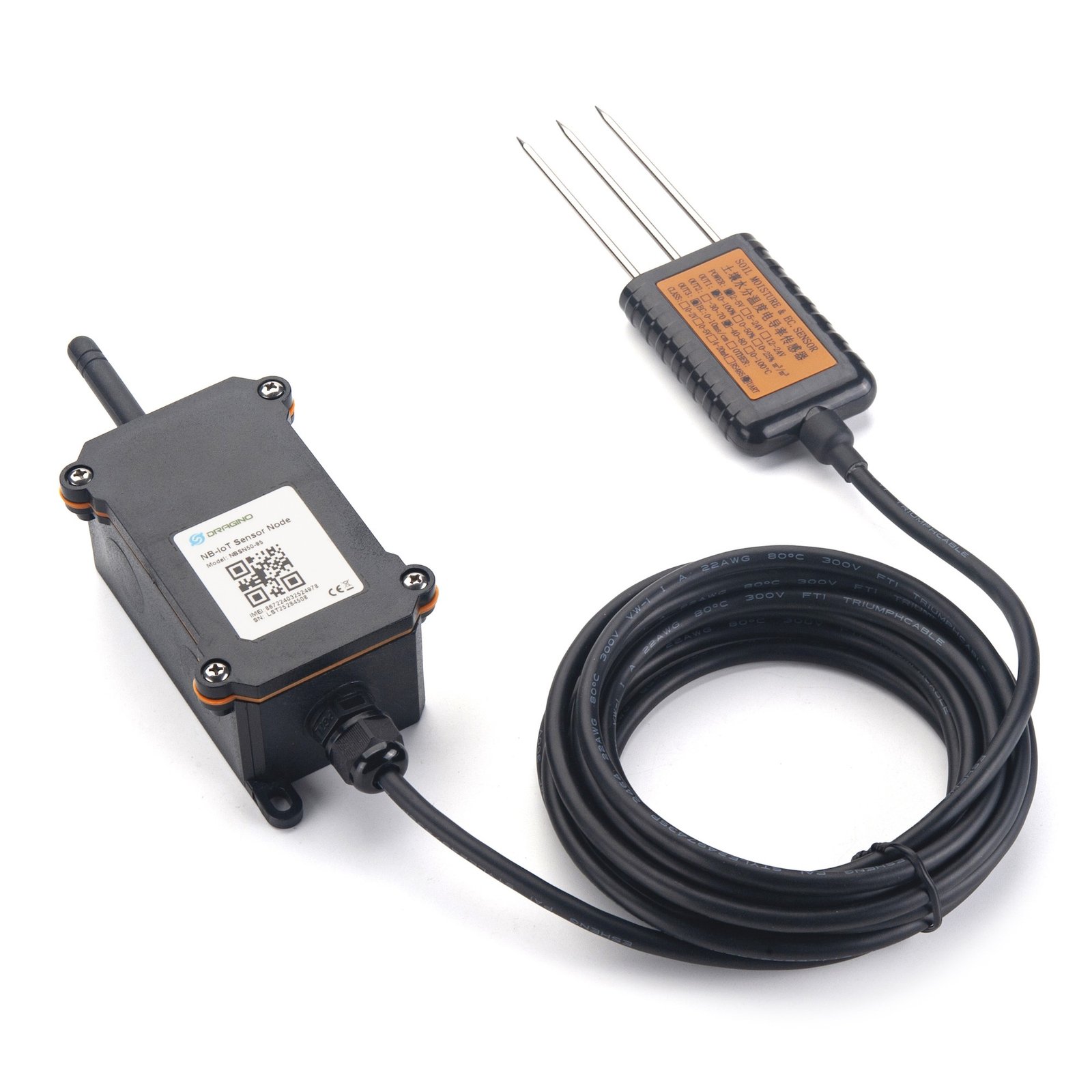

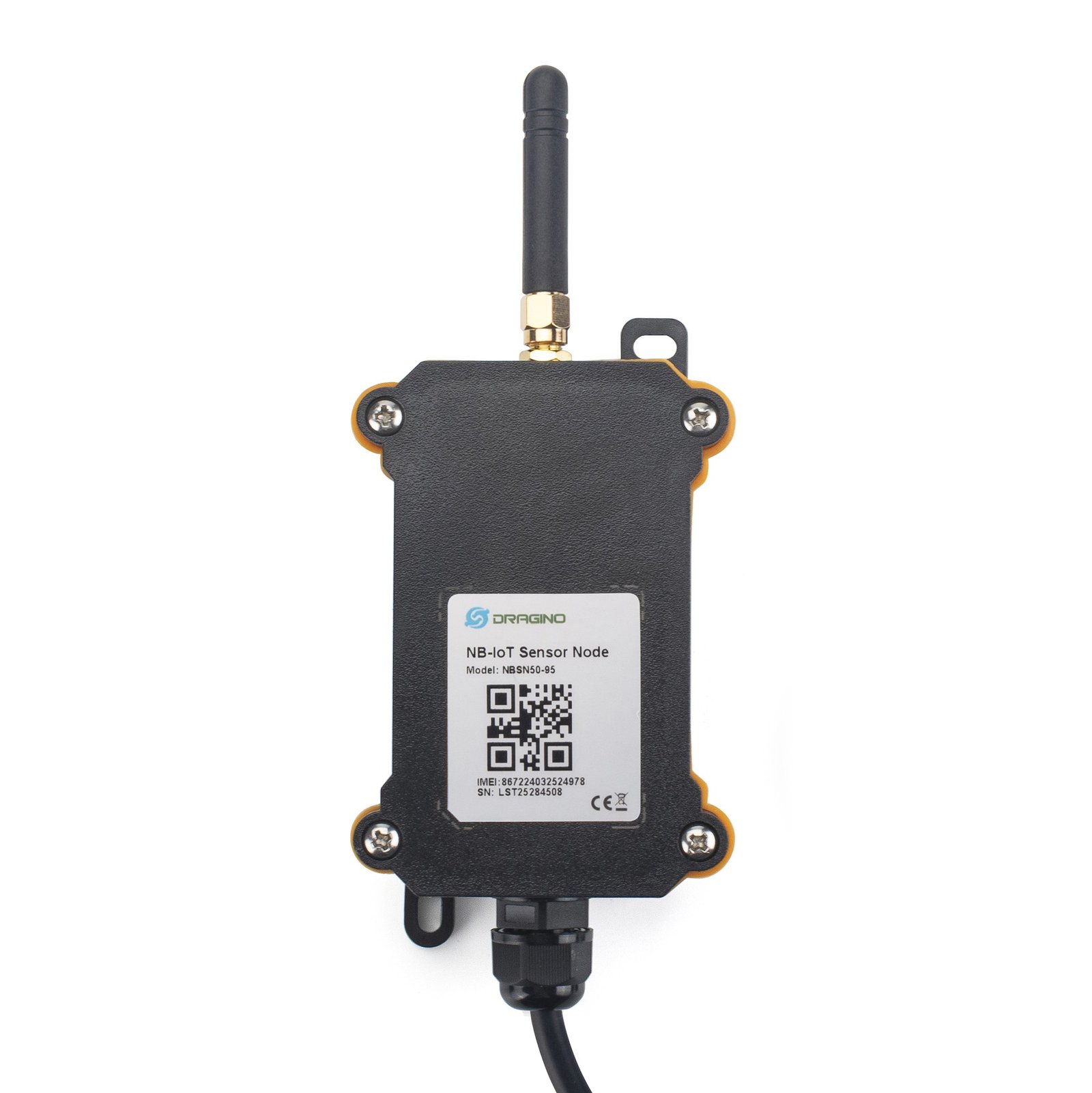

NBSN95 ist ein NB-IoT-Sensorknoten mit großer Reichweite. Er wurde für die Datenerfassung im Freien entwickelt und wird von einer 8500mAh Li/SOCl2-Batterie für den Langzeiteinsatz und die sichere Datenübertragung betrieben. Systemintegratoren können den NBSN95 verwenden, um NB-IoT-Sensorknoten für ihre IoT-Lösungen schnell bereitzustellen. Der NBSN95 ist einfach zu programmieren, zu erstellen und überall zu vernetzen.

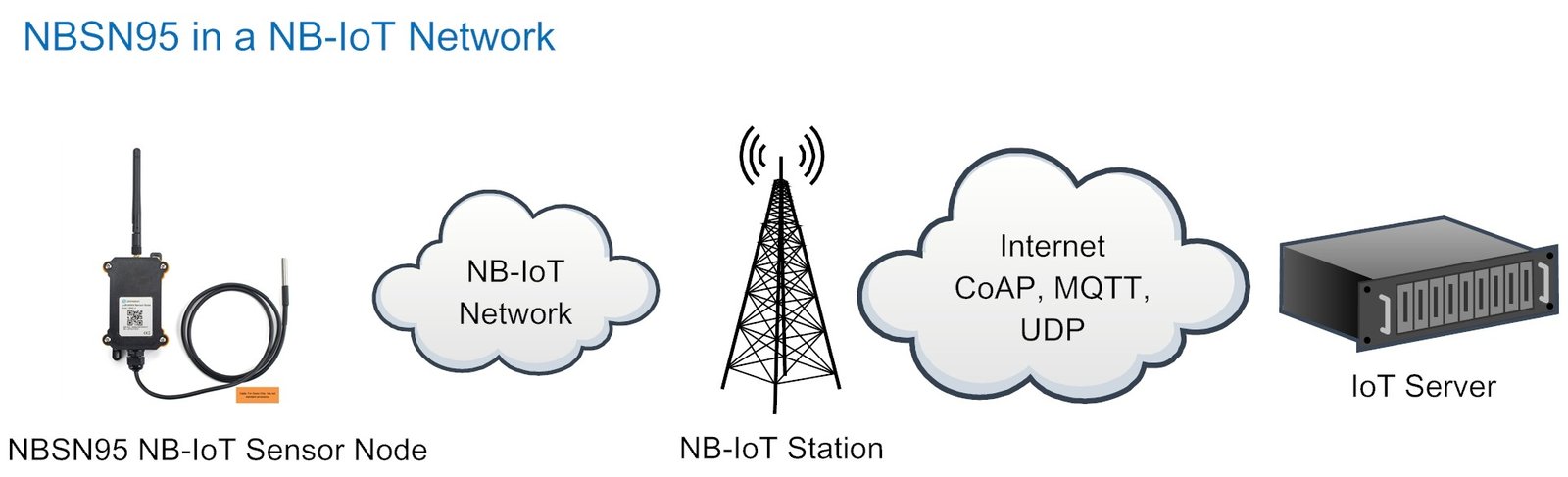

NarrowBand-Internet of Things (NB-IoT) ist eine standardbasierte Low-Power-Wide-Area (LPWA)-Technologie, die entwickelt wurde, um eine breite Palette neuer IoT-Geräte und -Dienste zu ermöglichen. NB-IoT verbessert den Stromverbrauch von Nutzergeräten, die Systemkapazität und die Spektrumeffizienz erheblich, insbesondere bei tiefer Abdeckung.

Um NBSN95 nutzen zu können, muss der Nutzer prüfen, ob in seinem Gebiet eine NB-IoT-Abdeckung vorhanden ist und welche Bänder NBSN95 unterstützt. Wenn dies der Fall ist, muss der Nutzer eine NB-IoT-SIM-Karte des lokalen Betreibers erwerben und NBSN95 installieren, um eine NB-IoT-Netzwerkverbindung zu erhalten.

NBSN95 ist ein Open-Source-Projekt. Es basiert auf dem STM32L072CZT6 Ultra-Low-Power ARM® Cortex®-M0+ Mikrocontroller. Entwickler können vollständige Software- und Hardware-Designdateien und Adapter für ihre Projekte erhalten.

Eigenschaften

• STM32L072CZT6 MCU
• NB-IoT-Bänder: B1/B3/B8/B5/B20/B28 @H-FDD
• Bootloader auf USART1/USART2 vorladen
• MDK-ARM Version 5.24a IDE
• I2C, LPUSART1, USB, SPI2
• 3x12bit ADC, 1x12bit DAC
• 20xDigitale E/A
• Quelloffene Hardware/Software
• Wasserdichtes IP66-Gehäuse
• Ultra niedriger Stromverbrauch
• AT-Befehle zum Ändern von Parametern
• Micro-SIM-Kartensteckplatz für NB-IoT-SIM
• 8,5 Ah Akku für Langzeitbetrieb

Spezifikationen

• NB-IoT Spec:

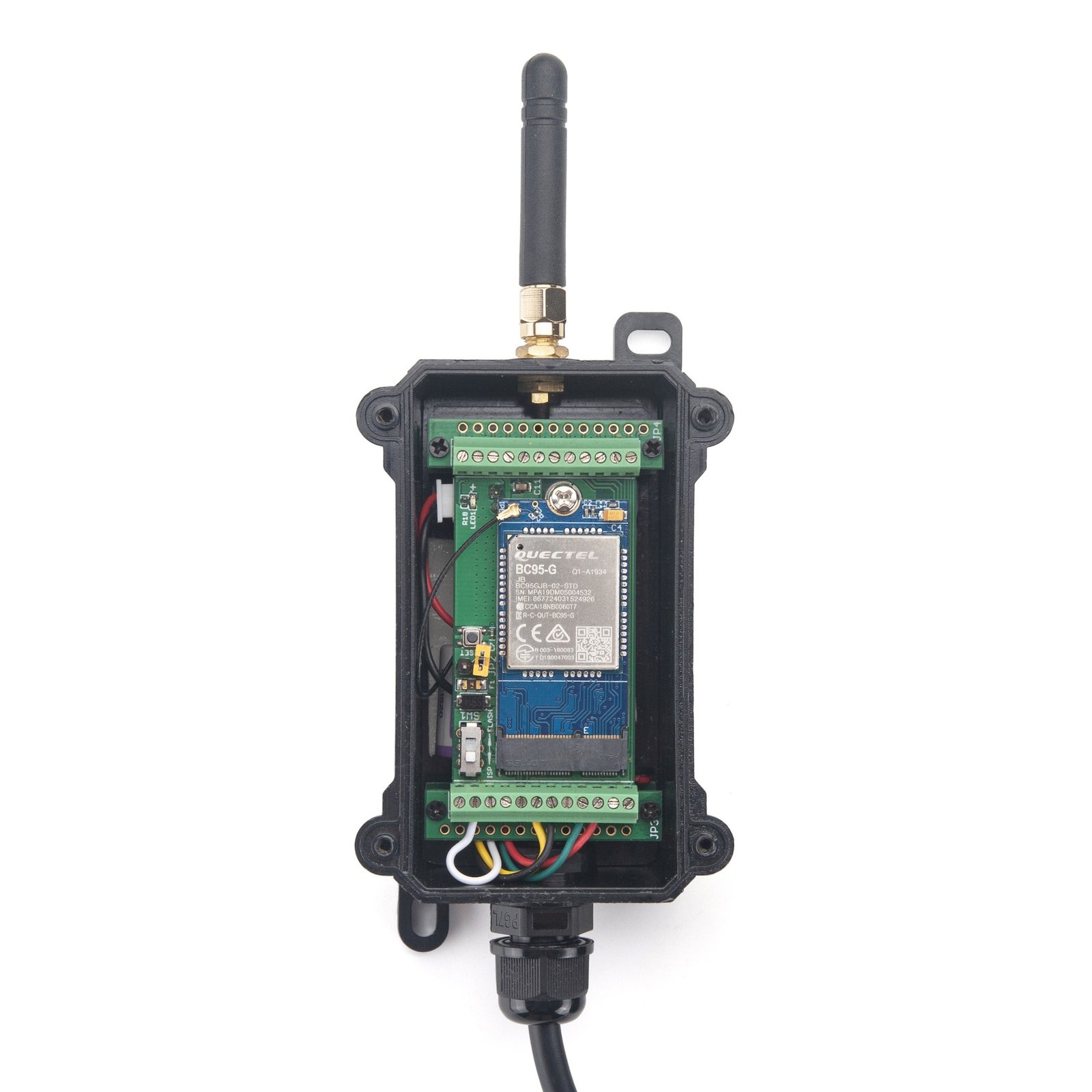

  • Module: Quectel BC95-G
  • Support Bands
  • Protocol: CoAP, UDP, MQTT
  • B1 @H-FDD: 2100MHz
  • B3 @H-FDD: 1800MHz
  • B8 @H-FDD: 900MHz
  • B5 @H-FDD: 850MHz
  • B20 @H-FDD: 800MHz
  • B28 @H-FDD: 700MHz
• MCU Spec:
  • MCU: STM32L072CZT6
  • Flash:192KB
  • SRAM:20KB
  • EEPROM:6KB
  • Clock Speed: 32Mhz
• Absolute Maximum Ratings:
  • VCC: 0.5v ~ 3.9v
  • Operating Tempature: -40 ~ 85°C
  • I/O pins: 0.5v ~ VCC+0.5V
• Common DC Characteristics:
  • Supply Voltage: 1.8v ~ 3.6v
  • Operating Tempature: -40 ~ 85°C
  • I/O pins: Refer STM32L072CZT6 datasheet
• Power Consumption:
  • STOP Mode: 10 μA @ 3.3v
  • See Power Analyze Document for more.
• Battery:
  • Li/SOCI2 unchargable battery
  • Capacity: 8500mAh
  • Self Discharge: &lt1% / Year @ 25°C
  • Max continuously current: 500mA
  • Max boost current: 2A, 1 second

Applikationen

• Drahtlose Alarm- und Sicherheitssysteme
• Haus- und Gebäudeautomation
• Automatisierte Zählerablesung
• Industrielle Überwachung und Steuerung
• Bewässerungssysteme mit großer Reichweite, usw..

Lieferumfang

• 1 x NBSN95
•  1x Externe Antenne
